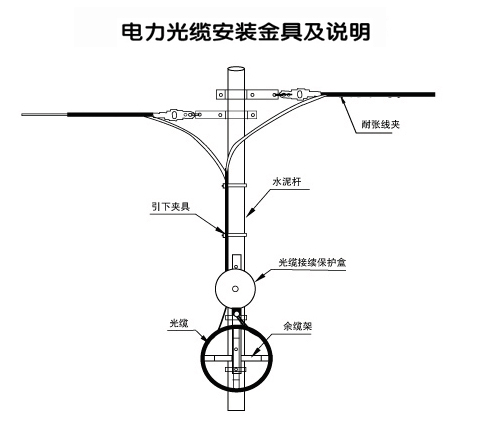

ADSS電力光纜金具安裝及說明示意圖

光纜金具，耐張線夾，懸垂線夾，光纜接頭盒

1、抱箍夾具

	產品型號:BG-120 產品名稱: 抱箍夾具
	咨詢電話：0537－4567946 手機：15206787885  孔經理

用途：主要用于桿式線路上架設ADSS光纜耐張、懸垂線夾的安裝(掛點)。
A.桿用掛點抱箍

用途：主要用于桿式線路上固定余纜架。
B.余纜架專用抱箍

2、耐張線夾

用途：ADSS預絞絲耐張線夾主要用于架空自承式ADSS光纜線路的固定、錨緊， 一般安裝于終端塔、緊線耐張塔、轉角塔等位置。

組成：預絞絲耐張線夾組件每套包括：內絞絲、外絞絲、拉環。用戶可根據設計要求配置選購其它的連接件。

特點：預絞絲耐張線夾對導線（光纜）的握力可達到導線（光纜）極限抗拉強度（R.T.S）的95%以上， 無應力集中及振動應力的影響。

3、懸垂線夾

用途：ADSS預絞絲懸垂線夾主要用于架空自承式ADSS光纜線路上，作懸掛光纜之用，與普通懸垂線夾的作用相似。建議使用在線路轉角≤30º時的環境。
特點：1、極低的靜態應力的合理分布，提高了動態應力(如振動或舞動)的承受能力，其握力可達光纜極限抗拉強度(RTS)的10%～20%。
2、與光纜無剛性接觸(柔性握緊)，使磨損降至最低。
3、優良材質使線夾有良好的彈性和韌性，極強抗疲勞性和防腐性，安全使用年限長。
4、不僅有效地保護光纜，而且其平滑的輪廓外形使電暈放電及電磁損耗大大減小。
組成：預絞絲懸垂線夾由內絞絲、外絞絲、橡膠插件、懸垂夾板(殼體)等組成。
用戶可根據設計要求配置選購其它的連接件。

4、引下線夾組件

	產品型號:YBG－120 產品名稱: 引下線夾組件
	咨詢電話：0537－4567946 手機：15206787885  孔經理

用途：引下夾具主要用于ADSS及OPGW光纜在桿塔上引線時的固定安裝。如，在光纜接頭桿(塔)處，光纜從夾持金具引到接續保護盒安裝處的固定作用；光纜從桿塔上引下到地下管道，電纜溝、直埋，以及引下進入機房等處的固定。避免光纜在風力作用下與桿塔或其他物件摩擦而損壞光纜，以保護光纜的安全。我們能提供以下型號的引下夾具，分別是：塔式引下夾具和桿式引下夾具。

5、防震錘

用途:防振錘主要用于ADSS光纜、OPGW光纜及電力架空導線上，消除或降低導線、光纜在層流風作用下產生的振動，以防止夾持金具及光纜的損壞。
特點:防振錘采用哈羅式結構設計，大小錘頭中間開槽，鋼絞線與錘頭連接處外露，可以觀察鋼絞線疲勞損壞情況，又不限制錘頭甩動，不磨損鋼絞線，并可獲得數個諧振頻率，適用于纜徑9.5mm～27mm的光纜(已包含護線條在內所能夾持的光纜直徑)。
組成:錘頭連接鋼絞線為精制鋼絞線，護線條為鋁合金線條，流線形的外形能有效控制電暈。

6、光纜余留架

用途：主要用于接續塔上纏繞多余的光纜，一般與接續盒配合使用。本公司可提供四種類型的余纜架。

 7、 光纜桿用金屬接頭盒

用途：廣泛用于ADSS、OPGW特種光纜接頭以及不同光纜交接處,并起到保護光纜接頭的作用。
特點：1. 金屬型接續盒由合金鋁鑄造而成,特別適用于高壓電場下的光纜接頭保護。
2. 金屬型接續盒克服了塑料型接續盒在電磁場環境下抗老化能力差、壽命短的弱點，其壽命可長達25年以上。
3. 由于采用合金鋁鑄造而成，具有優良的力學性能。在防散彈槍擊、抗污染、耐極限溫差大、密封防水等方面都遠遠優于非金屬型接續盒。
4. 金屬型接續盒一改傳統的光纜封裝方法，避免了加熱封裝使光纜外護套性能降低及至損傷的弊端。
5. 有二口、三口、四口、五口及六口幾種規格。
6. 采用多重密封,具有良好的防水性能。
7. 盒體內結構寬敞，熔接盤采用疊加式，配置靈活，安裝簡單，光纖彎曲半徑完全達到國際標準，光纜接頭盒底部為余留光纖的盤繞設計一定的空間，光纖在接頭盒內無衰減變化。
